FS600X400-2
Xiechuang
Solicitud

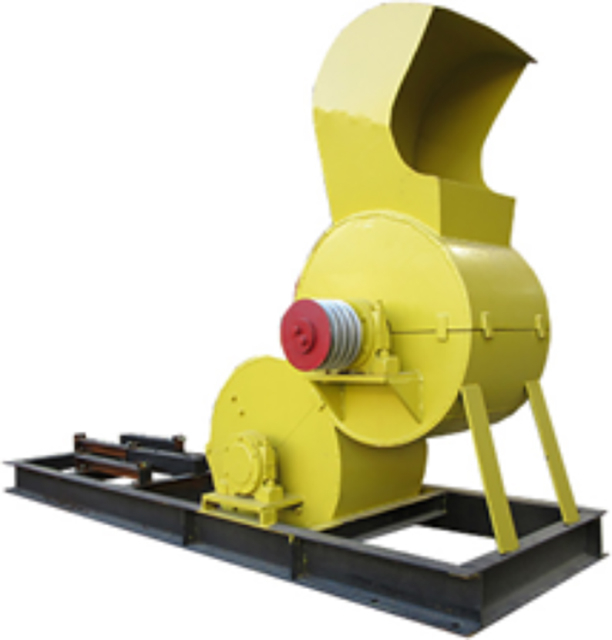

La trituradora de ceniza de doble etapa FS600×400-2 es adecuada para la trituración de ganga y carbón, el tamaño de partícula es inferior a 100 mm, el contenido de humedad es inferior al 25% de las materias primas.Sin fondo de rejilla, material de alta humedad, nunca atasco: la rejilla tradicional con trituradora de placa de tamiz, no se adapta al contenido de humedad de la materia prima superior al 8%, cuando el contenido de humedad de la materia prima es superior al 10%, propenso a bloqueos graves , para que el martillo no pueda girar, el material no pueda descargarse, o incluso quemarse el motor, afecte seriamente la producción.
El diseño de esta máquina no tiene fondo de rejilla, no hay requisitos estrictos sobre el contenido de humedad de los materiales, no hay problema de que la pasta bloquee la placa de la pantalla, no hay problema de que el polvo fino no se pueda descargar a tiempo, trituración repetida, por lo que la molienda la eficiencia es alta, no hay fenómeno de desgaste inválido de cabeza de martillo.
2. Parámetro técnico
Equipo | Trituradora de ceniza de carbón de doble etapa | ||
Función descriptiva | Carbón de doble etapa FS600×400-2 la ceniza es adecuada para la trituración de ceniza, materia prima con partículas tamaño <100 mm y contenido de agua por debajo del 25%.Principio de funcionamiento: La máquina es equivalente a dos molinos de martillo razonable combinados en uno, dos juegos de Los rotores se utilizan en serie.Cuando el material se introduce en el puerto de alimentación por el transportador, el doble rotor es aplastado hacia arriba y hacia abajo en dos niveles.Los dos conjuntos de rotores conectados en serie hacen que el material sea aplastado por la parte superior rotor para ser triturado nuevamente por el martillo del rotor inferior que es rápidamente girando, y los materiales de la cavidad interna chocan entre sí a una velocidad rápida Velocidad para aplastarse entre sí para lograr el efecto de trituración y luego descargar directamente. | ||
Tipo de unidad | FS600X400-2 | ||
Parámetro | Capacidad de producción | t/h | 10-15 |
Tamaño de alimentación | milímetro | < 100 | |
Salida de materiales | milímetro | < 3 | |
| motor de apoyo | Voltio | 380V | |
Fuerza | 2x18.5kw | ||
Dimensión global | milímetro | 2700×750×1700 | |
Peso | kg | 1300 | |
3. Estructura y Principio
La máquina se compone de carcasa superior, carcasa inferior, conjunto de rotor, revestimiento, etc.Principio de funcionamiento: esta máquina es equivalente a dos martillos rotos, razonablemente combinados en un todo, dos juegos de cadena de rotor para usar, cuando el material del transportador en el material, el rotor doble y la trituración en dos etapas, cada cadena de dos juegos de El rotor, hecho por el rotor superior para triturar el material, produjo una rotación rápida de la cabeza del martillo del rotor inferior nuevamente finamente, el material del lumen colisionó rápidamente entre sí, entre sí cuando los ventiladores se rompieron, lograron polvo de martillo, material en polvo, el efecto de descarga directa.
4. Instalación
La máquina pesa alrededor de 1,2 toneladas, el conjunto de especificaciones de cable de acero Φ 8 de elevación debe adoptarse en la luz constante de la ranura de elevación del chasis cuatro.Este equipo instala los cimientos en dos pilares de hormigón, corrige el nivel y luego coloca el equipo en el muelle de hormigón.
5.Operación
1. Antes de la prueba, es necesario verificar el estado de sujeción del mecanismo de accionamiento y el acoplamiento.Preste atención a la dirección de rotación del motor.
2, la operación sin carga es generalmente de unos 30 minutos, observe si la operación es suave, no hay colisiones ni ruidos anormales, el aumento de la explosión del cojinete no supera los 30 ℃.
3. Durante la producción normal, la máquina debe encenderse durante 3 a 5 minutos antes de la alimentación.Cuando se apaga la máquina, primero se debe detener la alimentación.
4. Personal especialmente asignado para operar, alimentación uniforme, control del contenido de humedad en un 25 % o menos, si se apaga un automóvil tapado.
6.Mantenimiento
1. Antes de que termine cada turno, se debe inspeccionar la cabeza del martillo en busca de desgaste para evitar un desgaste excesivo que provoque el desgaste del mango del martillo.
2. La cabeza del martillo se puede usar en el reverso, al reemplazar la cabeza del martillo para prestar atención al equilibrio dinámico del rotor, para no causar vibraciones fuertes.
3. El tablero de revestimiento de la cubierta superior e inferior es fácil de usar, por lo tanto, verifíquelo con frecuencia para evitar un desgaste grave del tablero de revestimiento y causar accidentes al esmerilar la cubierta superior e inferior.
4. Como la vibración generada durante el funcionamiento de la máquina provocará el aflojamiento de la fijación, debe comprobarse con frecuencia.
7.Nota
1. El mantenimiento solo se puede realizar cuando la máquina está completamente parada.
2. Preste atención a la seguridad al abrir y cerrar el capó, y evacue a todo el personal que se encuentre junto a la aeronave.
3. No se permite la entrada de cuerpos extraños metálicos en la cavidad de la máquina.
4. La polea de la correa y el motor estarán equipados con una cubierta protectora.
5. Preste atención a la seguridad eléctrica.
8.Pieza de recambio
No. | Dibujando no. | Nombre | Cant. | Observación |
1 | FS600×400-2141C-02 | Placa de revestimiento lateral | 6 | A3 |
2 | FS600×400-2141C-05 | placa de revestimiento | 10 | QT600-3 |
3 | FS600×400-2141C-12 | tiburón martillo | 24 | ZG45 |
